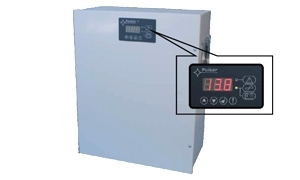

Pulsar · Zasilacz buforowy Pulsar AWZ501 13,8V/3A z automatyką
Kategoria: Sklep » Telewizja przemysłowa » Zasilacze | końcówki » Zasilacze do kamer
Opis produktu
- kontrola parametrów: napięcia, temperatury, prądu
- kontrola stanu akumulatora (test dynamiczny i ochrona przed nadmiernym rozładowaniem)
- wyjścia techniczne, informacyjne o stanie pracy zasilacza
- zabezpieczenie nadnapięciowe wyjścia zasilania
- optyczna i/ lub akustyczna sygnalizacja stanu pracy (awarii)
- Rodzaj zasilacza: stabilizowany buforowy,
- Napięcie wejściowe: 230V, 50Hz,
- Napięcie wyjściowe: 10-13,8V,
- Prąd wyjściowy: 2x 2,5A lub 5,0A,
- Prąd ładowania akumulatora: 0,6A/1,2A/1,8A/2,4A ,
- Miejsce na akumulator: 65Ah/12V (17Ah/12V, 24Ah/12V, 40Ah/12V),
- Moc zasilacza: P=78W max.,
- Temperatura pracy: -10...+40st.C,
- Wymiary: 405x425x180mm,
- Certyfikaty: CE, RoHS ,
Specyfikacja techniczna
| Producent | Pulsar |
| Obudowa | metalowa, IP20, kolor RAL9003 |

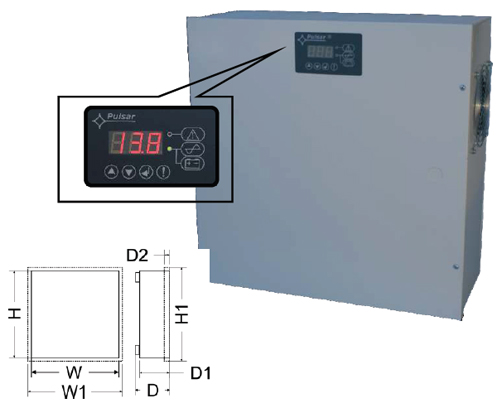

| Wymiary | W=405, H=425, D=180, W1=400, H1=420, D1=172mm, D2=14 [mm, +/-2] |
| Waga netto/brutto | 9,20 / 11,10 [kg] |
| Miejsce na akumulator | 65Ah/12V (17Ah/12V, 24Ah/12V, 40Ah/12V) ołowiowo-kwasowy suchy (SLA) |
| Zabezpieczenie antysabotażowe | 2 x mikrowyłącznik: otwarcie i oderwanie obudowy, 0,5A@50V/DC max. NC |
| Zamykanie | skręcana: wkręt walcowy x 2 (opcjonalnie zamek) |
| Uwagi | posiada dystans od ściany (podłoża) - 8mm |
| Zasilanie | 230V/AC (-15%/+10%), 50Hz, 0,55A (max.) |
| Transformator | TR 150VA/17V |
| Moc zasilacza | P=78W max. |
| Typ zasilacza | A (EPS- External Power Source) |
| Napięcia wyjściowe | 11V-13,8Vdc - buforowa, 10V-13,8Vdc - bateryjna, Vpp< 250mV (-/+1%) |
| Prąd wyjściowy | 2x 2,5A lub 5,0A (połączenie równoległe wyjść) |
| Ilość wyjść zasilania | 2 |
| Prąd ładowania akumulatora | 0,6A/1,2A/1,8A/2,4A (dla 65Ah@Ubat=10V), konektory f6 (M 6-0-2,5) |
| Pobór prądu przez układ zasilacz | 77mA max. |
| Zabezpieczenie przeciwzwarciowe | 110% ÷ 250% mocy zasilacza + F1: bezp. w obwodzie akumulatora |
| Zabezpieczenie przeciążeniowe (O | 110% ÷ 150% mocy zasilacza, PTC + F2: bezp. w obwodzie 230Vac |
| Zabezpieczenie nadnapięciowe (OV | U>14,5V- sygnalizacja awarii, U>16,5V: odłączenie wyjścia zasilania (-/+5%) |
| Zabezpieczenie przepięciowe | warystory |
| Ochrona akumulatora (UVP) | U<10,5V (-5%/+5%), regulacja opóźnienia odłączenia: 20s/15m/1h/off |
| Wyjście techniczne BS (awaria AC | NO, regulacja opóźnienia sygnalizacji: 0s/5min/1h/6h |
| Wyjście techniczne AW (awaria) | NC, sygnalizacja awarii: akumulatora (brak/negatywny test), wyjścia zasilania (zadziałanie: SCP/OCP/OVP/UVP), przekroczenie temp |
| Typ wyjść technicznych | OC, 50mA ( max.) |
| Akustyczna sygnalizacja pracy | sygnalizator piezoelektryczny (~75dB/0,3m) |
| Optyczna sygnalizacja pracy | diody LED: stan zasilania AC/DC, awaria, panel kontrolny: wyświetlacz LED + klawiatura (odczyt parametrów: U, I, temp. awarii) |
| Warunki pracy | II klasa środowiskowa, -10°C÷ 40°C |
| Certyfikaty, deklaracje | deklaracja CE, RoHS |
| Uwagi | chłodzenie zasilacza: konwekcyjne + wymuszone (automatyczne) |
